Daugiasluoksnės sieninės plokštės PIR
ARPANEL PIR sieninių daugiasluoksnių plokščių rūšys
ARPANEL S PIR
Sieninė daugiasluoksnė plokštė ARPANEL S PIR – standartinė tvirtinimo sistema
ARPANEL SU PIR
Sieninė daugiasluoksnė plokštė ARPANEL SU PIR – paslėpta tvirtinimo sistema

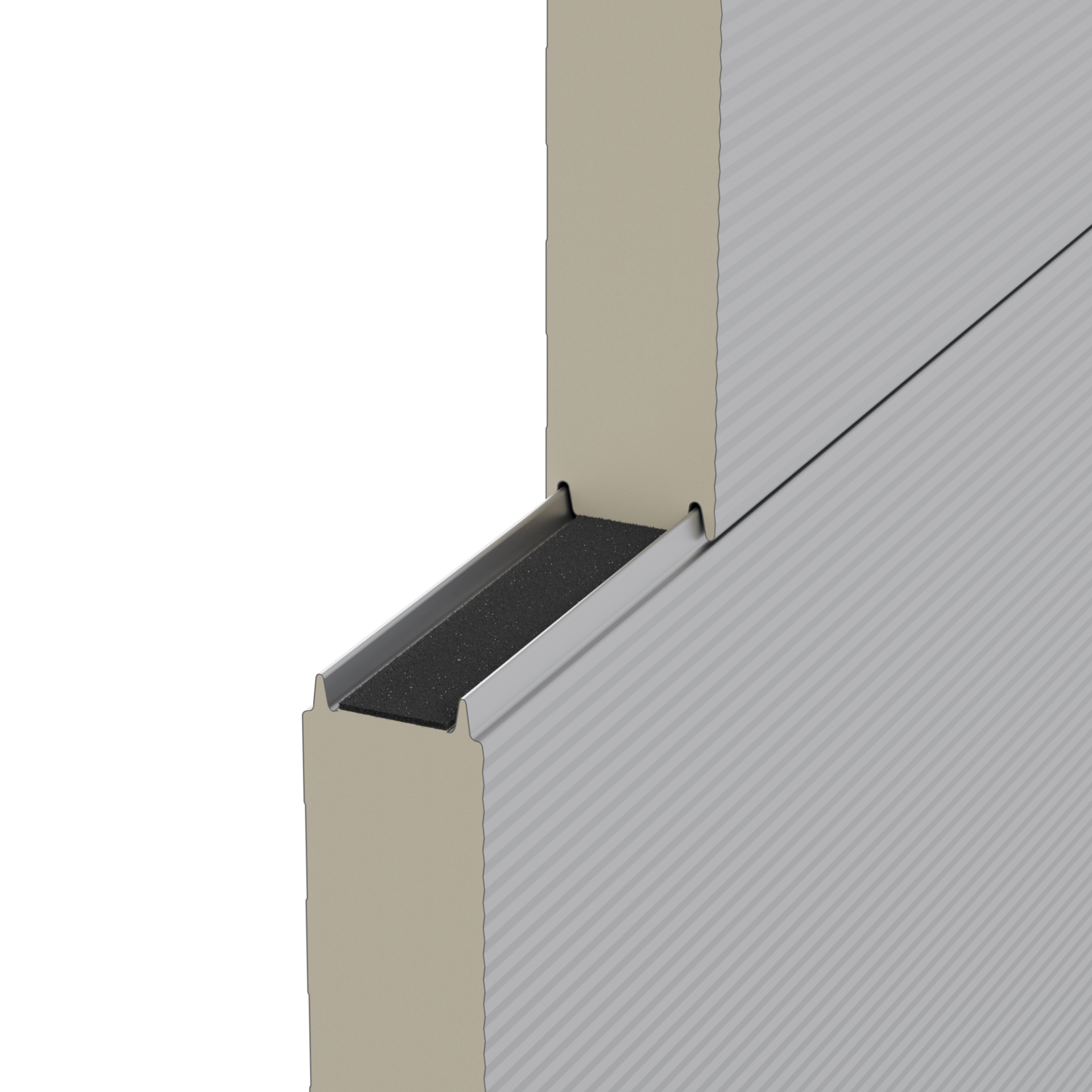

Sieninė daugiasluoksnė plokštė ARPANEL S PIR – standartinė tvirtinimo sistema
Sieninė daugiasluoksnė plokštė ARPANEL S PIR su šerdimi iš poliizocianurato putų pasižymi labai gerais šilumos izoliacijos parametrais. Dėl plokščių tvirtinimo sistemos ir tinkamo plokščių sujungimo profilio sieninės daugiasluoksnės plokštės yra ypač sandarios nuo oro, vandens garų ir lietaus prasiskverbimo. ARPANEL S PIR daugiasluoksnės plokštės yra idealus sprendimas gamybinių salių, sandėlių, prekybos ir logistikos centrų, automobilių salonų, pramoninių ir kubatūrinių patalpų išorės sienų, pertvarų ir lubų apkalimui.
| Storis [mm] | 60 | 80 | 100 |
| Tvirtinimo sistema | standartinė | ||
| Izoliacinė šerdis | PIR poliizocianurato putos | ||
| Plokštės plotis [mm] | 1000 / 1100 / 1150 | ||
| Galimi ilgiai [m] | 2 – 18,5 | ||
| Pamušalo storis [mm] | išorinis 0,5-0,7 / vidinis 0,4-0,7 | ||
| Šerdies tankis [kg/m³] | 40 ± 3 | ||
| Svoris [kg/m²] | 10,4 | 11,2 | 11,9 |
| Šilumos perdavimo koeficientas Ud,S = W/[m² x K] | 0,37 | 0,27 | 0,22 |
| Atsparumas ugniai: | |||
| wg. PN-B-02867 | NRO | ||
| wg. PN-EN 13501-1 | B- s1,d0 | ||
| wg. PN-EN 13501-2 VERTIKALUS | E 15 / EI 15 | E 15 / EI 15 | E 30 / EI 30 / EW 30 |
| wg. PN-EN 13501-1 LYGIS | NPD | E 20 / EI 20 / EW 20 | E 30 / EI 30 / EW 30 |
| wg. PN-EN 13501-2:2016 LUBOS | EI 15 | EI 15 | EI 30 |
| wg. PN-EN 13501-5 | netaikoma | ||
| Tinkama garso izoliacija [Rw(C,Ctr) dB] | 25 (-2;-4) | ||
| Garso sugerties koeficientas [αw] | 0,15 | ||
Išorinės dangos profiliavimas
Lygus
Linijinis
Mikro 8
Mikro 14
Mikro 30
Vidinės dangos profiliavimas
Lygus
Linijinis
Mikro 20

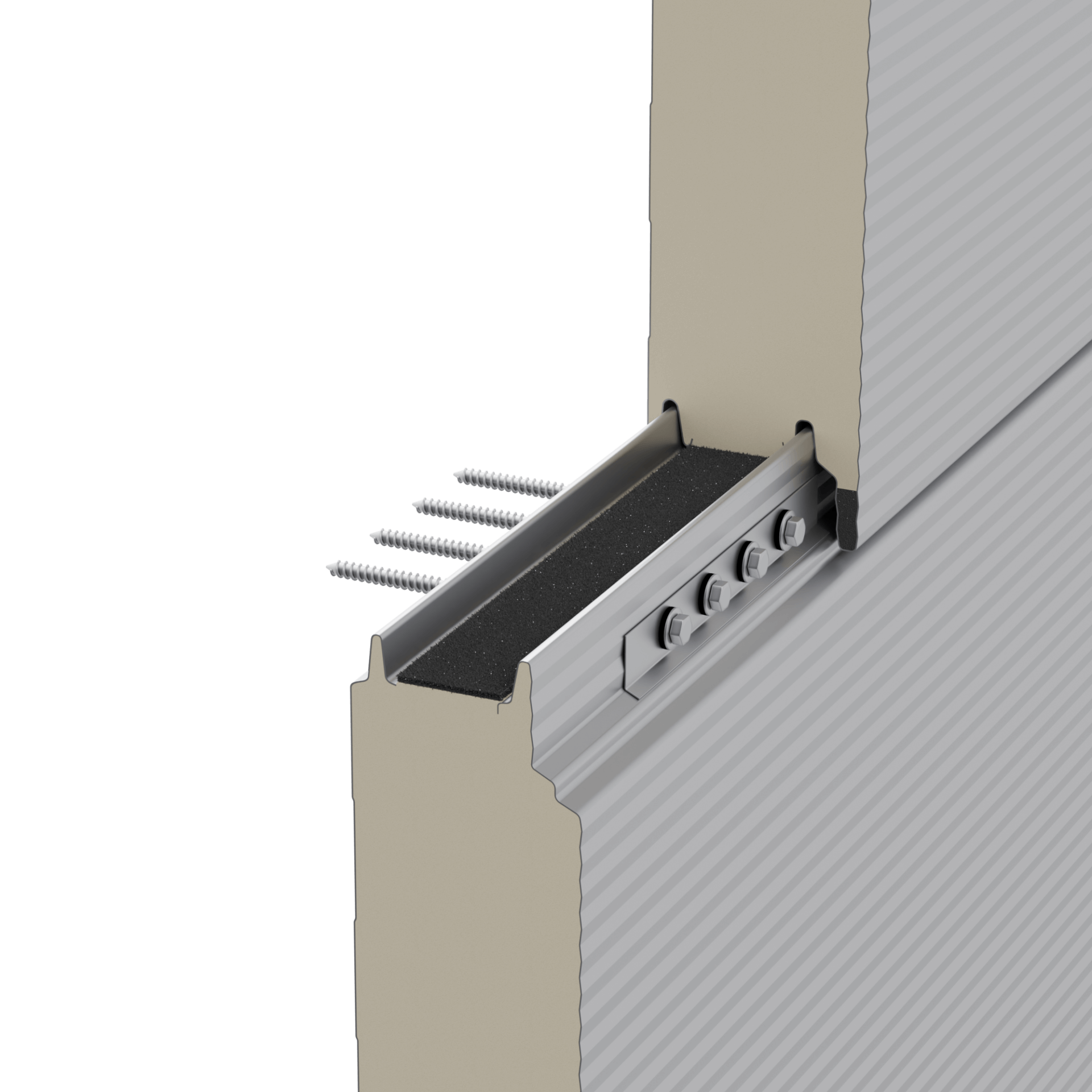

Sieninė daugiasluoksnė plokštė ARPANEL SU PIR – paslėpta tvirtinimo sistema
ARPANEL SU PIR sieninės daugiasluoksnės plokštės su paslėpta tvirtinimo sistema pasižymi labai gerais izoliaciniais, šiluminiais ir akustiniais parametrais. Plokštės montuojamos naudojant jungtis ir sisteminius slėgio daliklius plokščių sujungimo vietoje, kurių dėka tvirtinimai yra nematomi, o tai pagerina fasado estetinę vertę. Aukštas sandarumo lygis pasiekiamas dėl specialiai profiliuoto plokščių sujungimo, vadinamo užraktu. ARPANEL SU PIR daugiasluoksnės plokštės yra idealus sprendimas sienoms apkalti vertikaliai ir horizontaliai. Jos puikiai tinka pramoniniams objektams, gamybos ir sandėliavimo salėms, prekybos centrams, logistikos centrams ir automobilių salonams.
| Storis [mm] | 60 | 80 | 100 | 120 |
| Tvirtinimo sistema | paslėptas | |||
| Izoliacinė šerdis | PIR poliizocianurato putos | |||
| Plokštės plotis [mm] | 1000 | |||
| Galimi ilgiai [m] | 2 – 18,5 | |||
| Pamušalo storis [mm] | išorinis 0,5-0,7 / vidinis 0,4-0,7 | |||
| Šerdies tankis [kg/m³] | 40 ± 3 | |||
| Svoris [kg/m²] | 10,8 | 11,6 | 12,4 | 13,2 |
| Šilumos perdavimo koeficientas Ud,S = W/[m² x K] | 0,40 | 0,29 | 0,23 | 0,19 |
| Atsparumas ugniai: | ||||
| wg. PN-B-02867 | NRO | |||
| wg. PN-EN 13501-1 | B- s1,d0 | |||
| wg. PN-EN 13501-2 VERTIKALUS | NPD | NPD | E 30/ EI 20 / EW 30 | E 30/ EI 30 / EW 30 |
| wg. PN-EN 13501-1 LYGIS | NPD | NPD | E 30/ EI 20 / EW 30 | E 30/ EI 20 / EW 30 |
| wg. PN-EN 13501-5 | netaikoma | |||
| Tinkama garso izoliacija [Rw(C,Ctr) dB] | 25 (-2;-4) | |||
| Garso sugerties koeficientas [αw] | 0,15 | |||
Išorinės dangos profiliavimas
Lygus
Linijinis
Mikro 8
Mikro 14
Mikro 30
Vidinės dangos profiliavimas
Lygus
Linijinis
Mikro 20
