Sieninės daugiasluoksnės plokštės MiWo
ARPANEL S MiWo
Sieninės daugiasluoksnės plokštės MiWo
ARPANEL S MiWo MXL
Sieninė daugiasluoksnė plokštė ARPANEL S MiWo
ARPANEL S MiWo Lt
Sieninė daugiasluoksnė plokštė ARPANEL S MiWo Lt
ARPANEL SU MiWo
Sieninė daugiasluoksnė plokštė ARPANEL SU MiWo

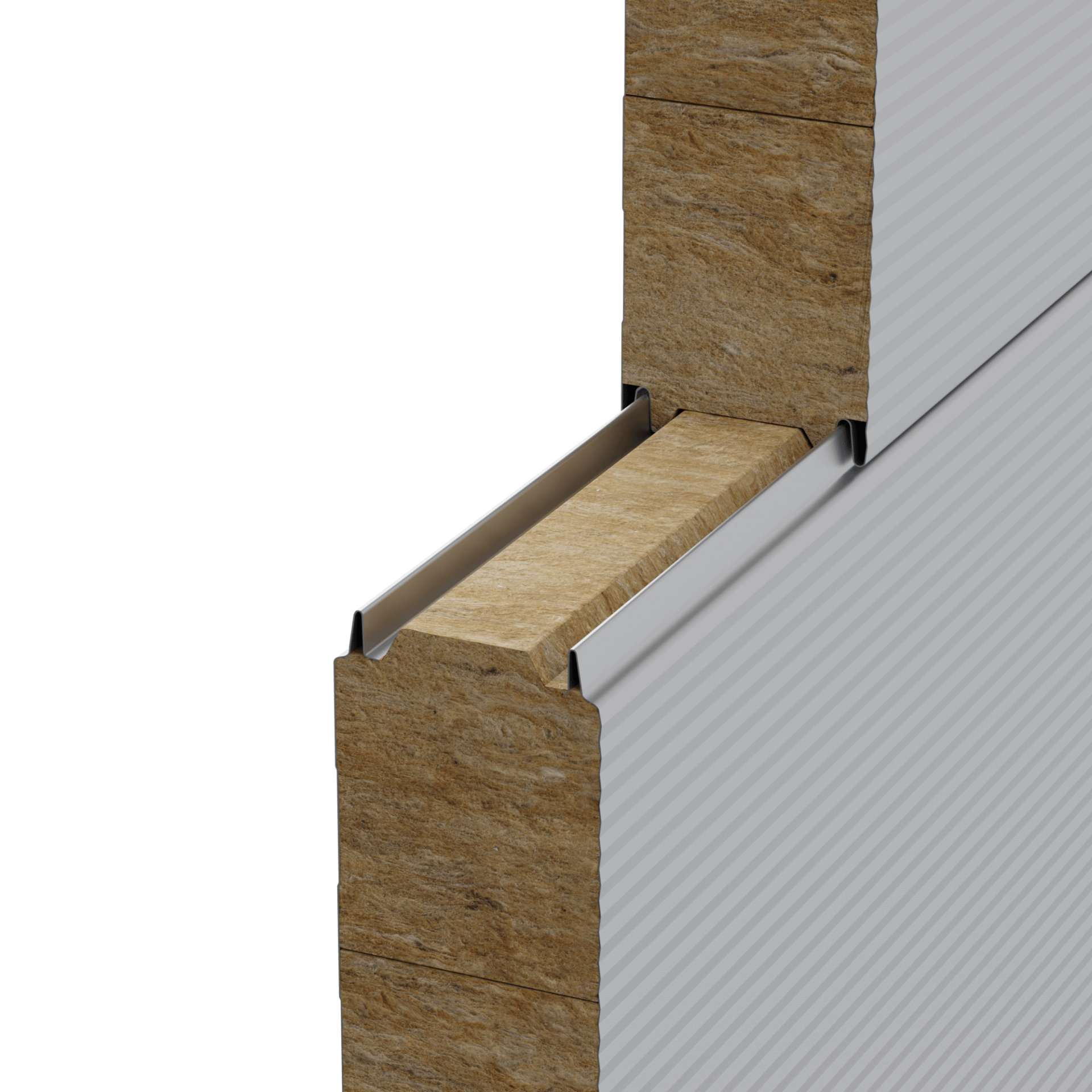

Sieninės daugiasluoksnės plokštės MiWo
Sieninė daugiasluoksnė plokštė ARPANEL S MiWo ir MiWo MXL pagaminta iš dviejų apkalų (vidaus ir išorės), pagamintų iš plieninės skardos ir konstrukcinės-izoliacinės šerdies iš MiWo arba MiWo MXL mineralinės vatos. Šerdis suteikia plokštei puikias priešgaisrines savybes, taip pat šiluminius ir akustinius parametrus, o kartu su aukščiausios kokybės cinkuoto plieno lakštu yra atsakinga už aukštą mechaninį stiprumą ir ilgaamžiškumą, o tai reiškia pastato pastatyto naudojant ARPANEL daugiasluoksnes plokštes ilgą tarnavimo laiką. Daugiasluoksnių plokščių struktūra leidžia greitai ir lengvai montuoti tiek horizontaliai, tiek vertikaliai. Dėl visų šių veiksnių ARPANEL S MiWo ir MiWo MXL sieninės daugiasluoksnės plokštės atitinka aukščiausius Europos standartus. Jie idealiai tinka objektams, kuriuose gaisrinė sauga yra labai svarbi, pavyzdžiui, išorinėms ir vidinėms priešgaisrinėms pertvaroms. Savo ruožtu ARPANEL MiWo MXL daugiasluoksnės plokštės su padidintu šerdies tankiu yra idealus sprendimas, kai reikia naudoti padidintos apkrovos ir mechaninio stiprumo gaminius, kad nereikėtų montuoti papildomų konstrukcinių elementų.
| Storis [mm] | 80 | 100 | 120 | 150 | 160 | 180 | 200 | 220* | 242* |
| Tvirtinimo sistema | standartinė | ||||||||
| Izoliacinė šerdis | MiWo mineralinė vata | ||||||||
| Plokštės plotis [mm] | 1000 / 1100 / 1150 | ||||||||
| Galimi ilgiai [m] | 2-14,5 | ||||||||
| Pamušalo storis [mm] | išorinis 0,5-0,7 / vidinis 0,5-0,7 | ||||||||
| Šerdies tankis [kg/m³] | 105±10% | ||||||||
| Svoris [kg/m²] | 17,5 | 19,6 | 21,8 | 25,0 | 26,1 | 28,3 | 30,4 | 32,6 | 35 |
| Šilumos perdavimo koeficientas Ud,S = W/[m² x K] |
0,48 | 0,39 | 0,32 | 0,26 | 0,24 | 0,22 | 0,20 | 0,18 | 0,16 |
| Atsparumas ugniai: | |||||||||
| wg. PN-B-02867 | NRO | ||||||||
| wg. PN-EN 13501-1 | A2-s1,d0 | ||||||||
| wg. PN-EN 13501-2 VERTIKALUS | E 60 / EI 60 |
E 120 / EI 60 | E 120 / EI 120 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 |
| wg. PN-EN 13501-2 LYGIS | E 60 / EI 60 | E 60 / EI 60 | E 120 / EI 120 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
| wg. PN-EN 13501-2:2016 LUBOS | NPD | EI 30 | EI 120 | EI 120 | EI 120 | EI 120 | EI 120 | EI 120 | EI 120 |
| wg. PN-EN 13501-5 | netaikoma | ||||||||
| Tinkama garso izoliacija | 30 (-1;-2) | 32 (-1;-3) | 32 (-1;-3) | 32 (-2;-4) | 32 (-2;-4) | 32 (-3;-5) | 31 (-1;-3) | 31 (-1;-3) | 31 (-1;-3) |
| Garso sugerties koeficientas | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
| *220mm ir 242mm storiai gaminami pagal specialų užsakymą, pasitarus su gamintoju. | |||||||||
Išorinės dangos profiliavimas

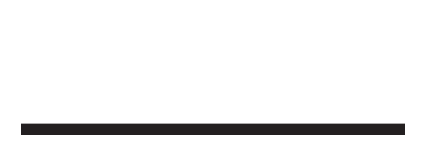

Lygus

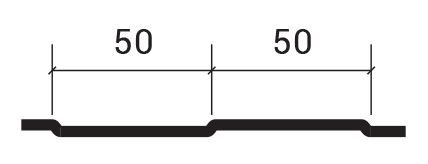

Linijinis

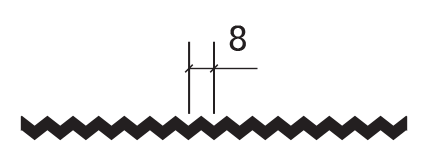

Mikro 8

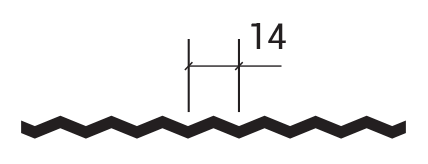

Mikro 14

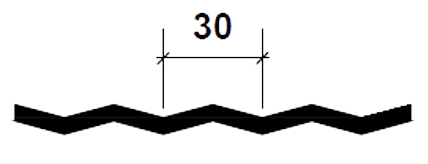

Mikro 30
Vidinės dangos profiliavimas
Lygus
Linijinis
Mikro 20

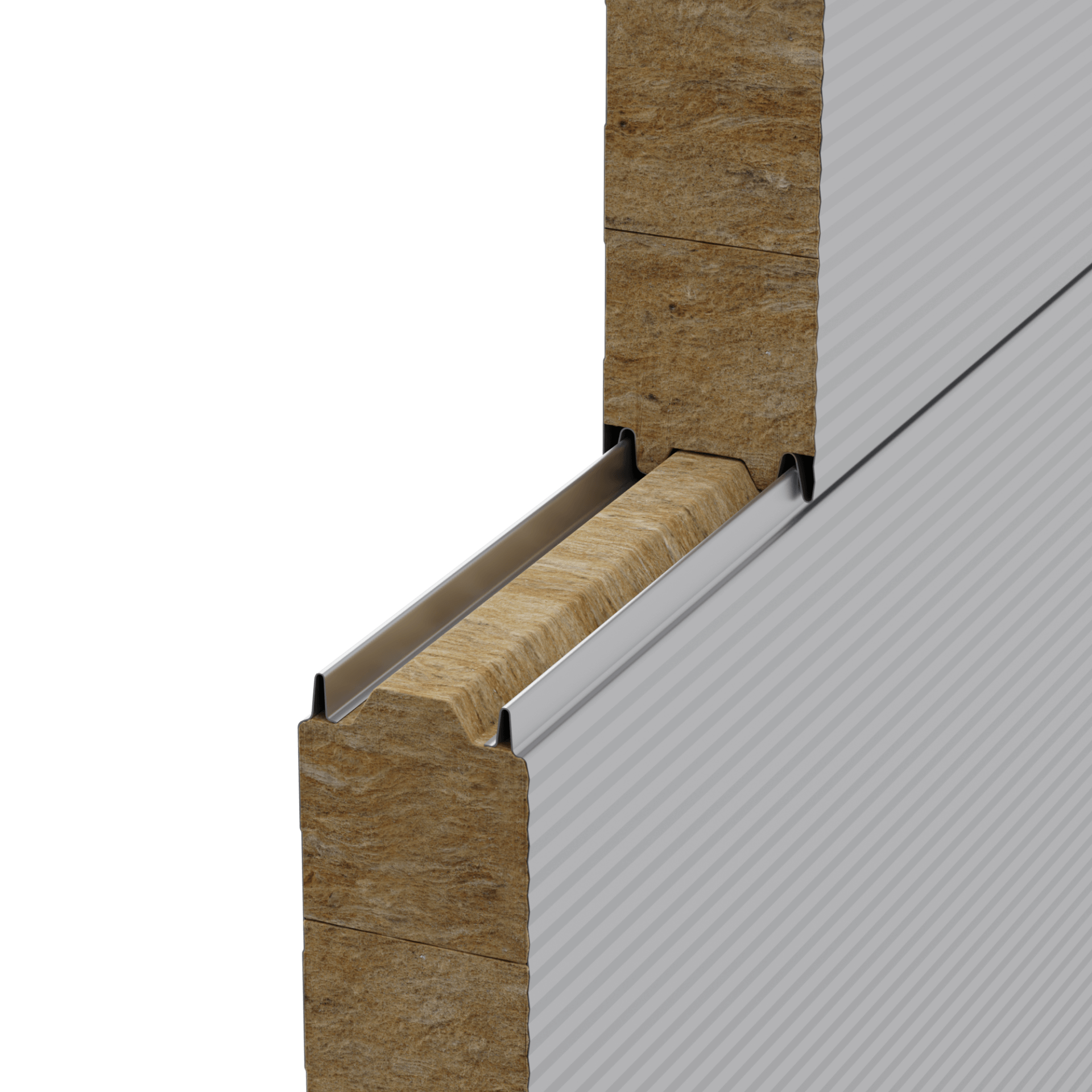

Sieninė daugiasluoksnė plokštė ARPANEL S MiWo MXL
Sieninė daugiasluoksnė plokštė ARPANEL S MiWo ir MiWo MXL pagaminta iš dviejų apkalų (vidaus ir išorės), pagamintų iš plieninės skardos ir konstrukcinės-izoliacinės šerdies iš MiWo arba MiWo MXL mineralinės vatos. Šerdis suteikia plokštei puikias priešgaisrines savybes, taip pat šiluminius ir akustinius parametrus, o kartu su aukščiausios kokybės cinkuoto plieno lakštu yra atsakinga už aukštą mechaninį stiprumą ir ilgaamžiškumą, o tai reiškia pastato pastatyto naudojant ARPANEL daugiasluoksnes plokštes ilgą tarnavimo laiką. Daugiasluoksnių plokščių struktūra leidžia greitai ir lengvai montuoti tiek horizontaliai, tiek vertikaliai. Dėl visų šių veiksnių ARPANEL S MiWo ir MiWo MXL sieninės daugiasluoksnės plokštės atitinka aukščiausius Europos standartus. Jie idealiai tinka objektams, kuriuose gaisrinė sauga yra labai svarbi, pavyzdžiui, išorinėms ir vidinėms priešgaisrinėms pertvaroms. Savo ruožtu ARPANEL MiWo MXL daugiasluoksnės plokštės su padidintu šerdies tankiu yra idealus sprendimas, kai reikia naudoti padidintos apkrovos ir mechaninio stiprumo gaminius, kad nereikėtų montuoti papildomų konstrukcinių elementų.
| Storis [mm] | 100 | 120 | 150 | 160 | 180 | 200 | |||
| Tvirtinimo sistema | standartinė | ||||||||
| Izoliacinė šerdis | MiWo mineralinė vata | ||||||||
| Plokštės plotis [mm] | 1000 / 1100 / 1150 | ||||||||
| Galimi ilgiai [m] | 2-14,5 | ||||||||
| Pamušalo storis [mm] | išorinis 0,5-0,7 / vidinis 0,5-0,7 | ||||||||
| Šerdies tankis [kg/m³] | 113±10% | ||||||||
| Svoris [kg/m²] | 20,3 | 22,6 | 26,1 | 27,2 | 29,5 | 31,8 | |||
| Šilumos perdavimo koeficientas Ud,S = W/[m² x K] | 0,40 | 0,33 | 0,27 | 0,25 | 0,22 | 0,20 | |||
| Atsparumas ugniai: | |||||||||
| wg. PN-B-02867 | NRO | ||||||||
| wg. PN-EN 13501-1 | A2-s1,d0 | ||||||||
| wg. PN-EN 13501-2 VERTIKALUS | E 120 / EI 60 | E 120 / EI 120 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | |||
| wg. PN-EN 13501-2 LYGIS | E 60 / EI 60 | E 120 / EI 120 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 240 |
E 240 / EI 240 |
|||
| Tinkama garso izoliacija | 31 (-1,-3) | 31 (-2,-3) | 31 (-2,-3) | 31 (-2,-3) | 31 (-2,-3) | 31 (-2,-3) | |||
| Garso sugerties koeficientas | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | |||
Išorinės dangos profiliavimas
Lygus
Linijinis
Mikro 8
Mikro 14
Mikro 30
Vidinės dangos profiliavimas
Lygus
Linijinis
Mikro 20
Sieninė daugiasluoksnė plokštė ARPANEL S MiWo Lt
Tai moderni sieninių daugiasluoksnių plokščių linija su padidintomis šilumos izoliacijos savybėmis. ARPANEL S MiWo Lt sudaro dvi plieninės dangos – vidinė ir išorinė –, pagamintos iš cinkuoto ir padengto plieno, bei konstrukcinis-izoliacinis užpildas iš mineralinės vatos. Mineralinės vatos užpildas užtikrina puikias priešgaisrines savybes bei aukštus šilumos ir garso izoliacijos parametrus. Kartu su aukščiausios kokybės cinkuotu plienu plokštė pasižymi dideliu mechaniniu stiprumu ir ilgaamžiškumu. Daugiasluoksnių plokščių konstrukcija leidžia greitai ir lengvai montuoti tiek horizontaliai, tiek vertikaliai. ARPANEL S MiWo Lt yra idealus sprendimas objektams, kuriuose svarbiausia yra priešgaisrinė sauga ir A2 klasės reakcijos į ugnį reikalavimų atitikimas.
| Storis [mm] | 80 | 100 | 120 | 150 | 160 | 180 | 200 | ||
| Tvirtinimo sistema | standartinė | ||||||||
| Izoliacinė šerdis | MiWo mineralinė vata | ||||||||
| Plokštės plotis [mm] | 1000 / 1100 / 1150 | ||||||||
| Galimi ilgiai [m] | 2-14,5 | ||||||||
| Pamušalo storis [mm] | išorinis 0,5-0,7 / vidinis 0,5-0,7 | ||||||||
| GŠerdies tankis [kg/m³] | 85±10% | ||||||||
| Svoris [kg/m²] | 16,1 | 17,8 | 19,5 | 22,0 | 22,9 | 24,6 | 26,3 | ||
| Šilumos perdavimo koeficientas Ud,S = W/[m² x K] |
0,46 | 0,37 | 0,31 | 0,25 | 0,23 | 0,21 | 0,19 | ||
| Atsparumas ugniai: : | |||||||||
| wg. PN-B-02867 | NRO | ||||||||
| wg. PN-EN 13501-1 | A2-s1,d0 | ||||||||
| wg. PN-EN 13501-2 VERTIKALUS | NPD | NPD | NPD | NPD | NPD | NPD | NPD | ||
| wg. PN-EN 13501-2 LYGIS | NPD | NPD | E 45 / EI 45 |
E 45/ EI 45 |
E 45 / EI 45 |
E 45 / EI 45 |
E 180 / EI 120 |
||
| Izolacyjność akustyczna właściwa | NPD | NPD | NPD | NPD | NPD | NPD | NPD | ||
| Garso sugerties koeficientas | NPD | NPD | NPD | NPD | NPD | NPD | NPD | ||
Išorinės dangos profiliavimas
Lygus
Linijinis
Mikro 8
Mikro 14
Mikro 30
Vidinės dangos profiliavimas
Lygus
Linijinis
Mikro 20

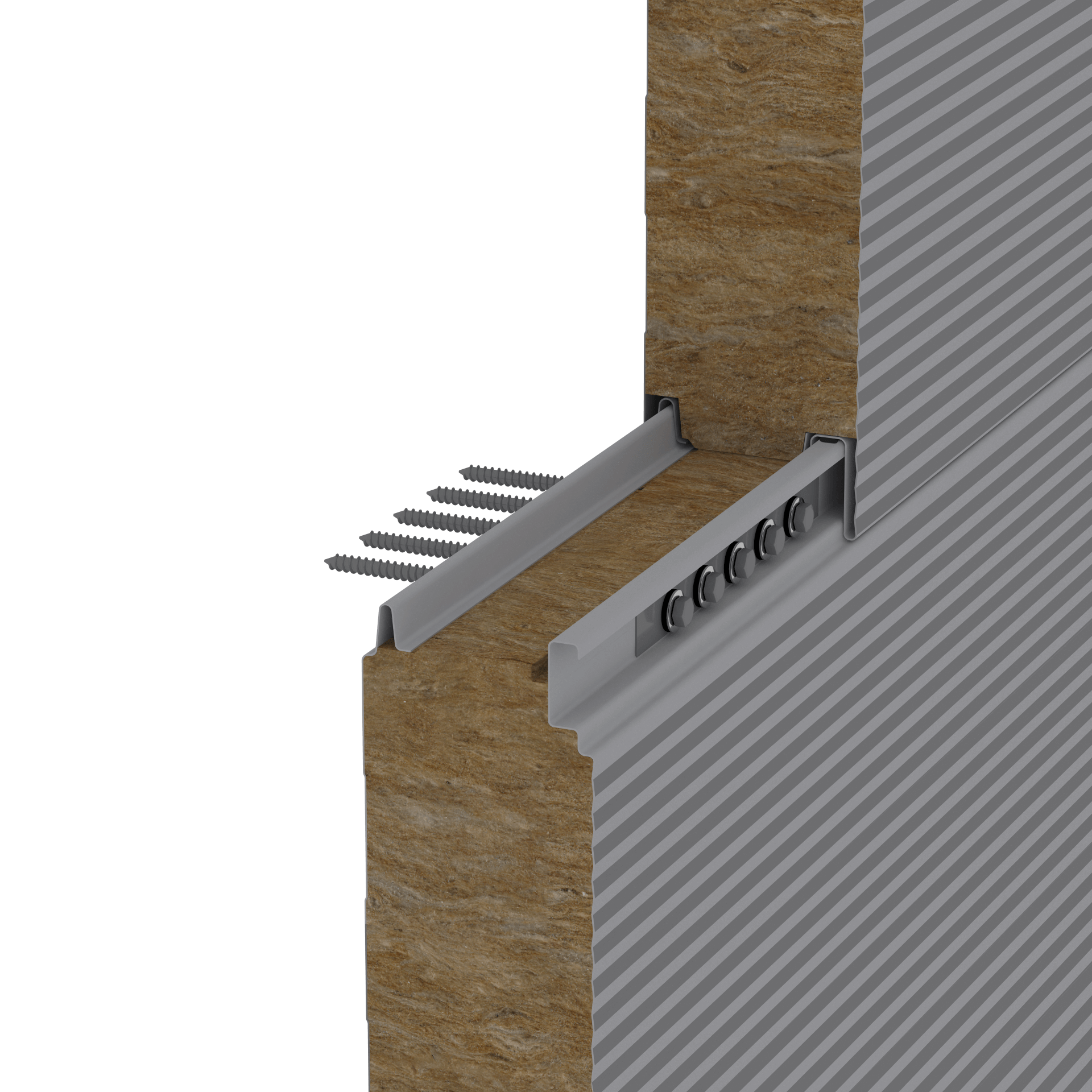

Sieninė daugiasluoksnė plokštė ARPANEL SU MiWo
ARPANEL SU MiWo yra sieninės daugiasluoksnės plokštės su mineralinės vatos užpildu su paslėptu tvirtinimu, užtikrinančios puikias priešgaisrines savybes bei puikius akustinius parametrus. Inovatyvus užraktas su specialiu slėgio paskirstytoju leidžia pasiekti ypač estetinį vizualinį efektą be matomų tvirtinimų fasade. Šias plokštes galima montuoti tiek vertikaliai, tiek horizontaliai ant plieninių, gelžbetoninių ir medinių konstrukcijų. Užrakto ir slėgio paskirstytojo forma sukurta siekiant maksimalaus plokštės jungties ir tvirtinimo vietos laikymo gebos. Šis produktas skirtas pramoniniams, sandėliavimo, gamybos, prekybos ir viešosios paskirties pastatams su padidintais reikalavimais reakcijai į ugnį, taip pat su aukštesne ugniai atsparumo klase ir aukšta garso izoliacija.
| Storis [mm] | 100 | 120 | 150 | 200 | 242* | ||||
| Tvirtinimo sistema | paslėptas | ||||||||
| Izoliacinė šerdis | MiWo mineralinė vata | ||||||||
| Plokštės plotis [mm] | 1000 | ||||||||
| Galimi ilgiai [m] | 2-14,5 | ||||||||
| Pamušalo storis [mm] | išorinis 0,5-0,7 / vidinis 0,5-0,7 | ||||||||
| Šerdies tankis [kg/m³] | 105±10% | ||||||||
| Svoris [kg/m²] | 20,5 | 22,6 | 25,9 | 31,3 | 35,8 | ||||
| Šilumos perdavimo koeficientas Ud,S = W/[m² x K] | 0,39 | 0,32 | 0,26 | 0,20 | 0,16 | ||||
| Atsparumas ugniai: | |||||||||
| wg. PN-B-02867 | NRO | ||||||||
| wg. PN-EN 13501-1 | A2-s1,d0 | ||||||||
| wg. PN-EN 13501-2 VERTIKALUS | E 30/EI 30 | E 45/EI 45 | E 60/EI 60 | E 90/EI 90 | E 120/EI 120 | ||||
| wg. PN-EN 13501-2 LYGIS | NPD | NPD | NPD | NPD | NPD | ||||
| Tinkama garso izoliacija | 31 (-2;-3) | 30 (-2;-4) | 31 (-2;-3) | 30 (-2;-4) | 30 (-2;-4) | ||||
| Garso sugerties koeficientas [αw] | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | ||||
| *Storis 242 mm gaminami pagal specialų užsakymą, pasitarus su gamintoju. | |||||||||
Išorinės dangos profiliavimas
Lygus
Linijinis
Mikro 8
Mikro 14
Mikro 30
Vidinės dangos profiliavimas
Lygus
Linijinis
Mikro 20
